模拟开关定义

模拟开关（Analog switches）主要是完成信号链路中的信号切换功能。采用MOS管的开关方式实现了对信号链路关断或者打开，由于其功能类似于开关，而用模拟器件的特性实现，称为模拟开关。模拟开关回路可以实现较高的关断阻抗，一般是兆欧姆以上的关断阻抗，这是模拟开关的作用之一。

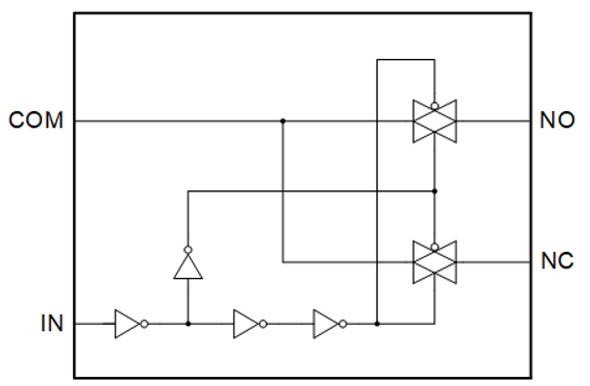

图1 模拟开关工作原理

模拟开关工作原理如图1，当IN端输入低时，通过逻辑控制使得COM和NC之间的通道闭合，COM和NO之间的通道断开，IN端为高时，则与之相反。

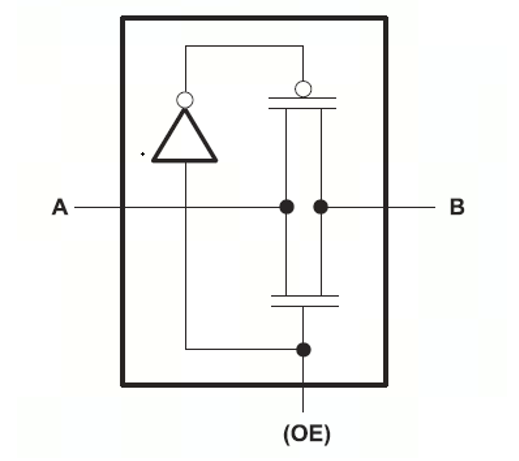

图2 传输门开关原理图

图2为NO/NC口的FET（传输门）的原理图，由一个N沟道晶体管和一个并联的P沟道晶体管组成，当OE端输入为高时，经过反相器后，P沟道导通，N沟道导通，此时A到B导通。与之相反，当OE端输出为低时，P沟道与N沟道阻断，此时A到B关断。
