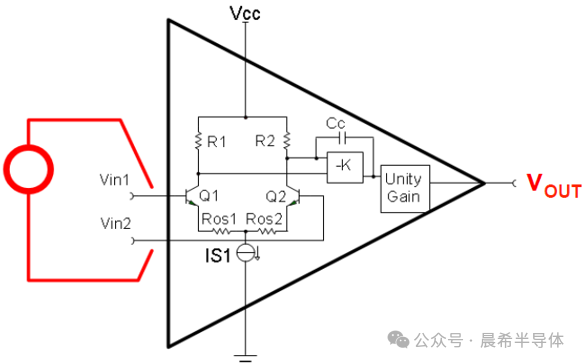

运算放大器失调电压Vos是指运放输入级差分对管的不完全对称性导致的直流误差，是衡量其输入级对称性的关键参数，直接影响放大器的精度。理想运算放大器在输入电压为零时输出应为零，但实际由于制程工艺受限，运放的输入级无法做到完全对称。

失调电压Vos关键特性

输入参考失调电压：

折算到运放输入端的失调值直接影响闭环增益下的输出误差。

输出参考失调电压：

实际输出端的失调电压，需结合电路增益计算。

极性随机性：

失调电压的极性是随机的，由制造工艺过程等微观失配决定，同一型号不同芯片的 Vos可能方向相反。

动态特性：

在高速运放中，失调可能随时间或电源电压波动（需区分于噪声和瞬态响应）。

失调电压Vos的测量方法:

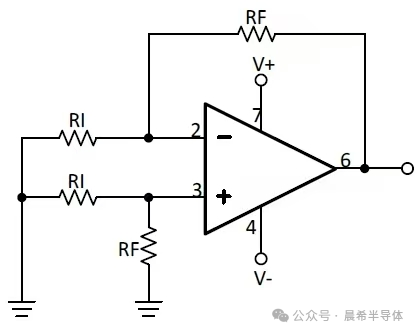

闭环测量法（推荐）

将运放接成单位增益缓冲器，输入接地，测量输出电压即为 Vos。

失调电压的补偿技术

自动归零技术：
Ø 斩波稳零技术通过周期性采样和抵消失调

Ø 硬件调零电路补偿

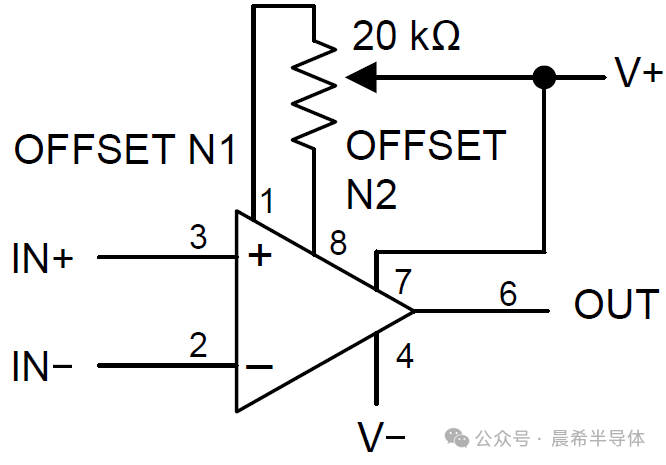

Ø 利用运放的调零引脚连接电位器或外接平衡电阻调整

应用中的注意事项

高增益电路：失调误差被放大，需选择低失调运放。

传感器接口：微弱信号（如热电偶）需抑制失调，避免淹没有效信号。

温度影响：即使初始失调被补偿，温漂仍可能引入误差。

PCB布局：对称布线减少热梯度引起的附加失调，同时避免输入引脚靠近发热元件（如功率电阻）。
