共模抑制比CMRR 表示运算放大器对共模信号（输入两端相同的信号）的抑制能力与对差模信号（输入两端差异的信号）的放大能力的比值, 通常用分贝（dB）表示。

一、定义

-- CMRR=Ad/Acm

-- Ad: 差模增益（放大器对有用信号的放大倍数）。

--Acm共模增益（放大器对共模信号的放大倍数，理想情况下为零）。

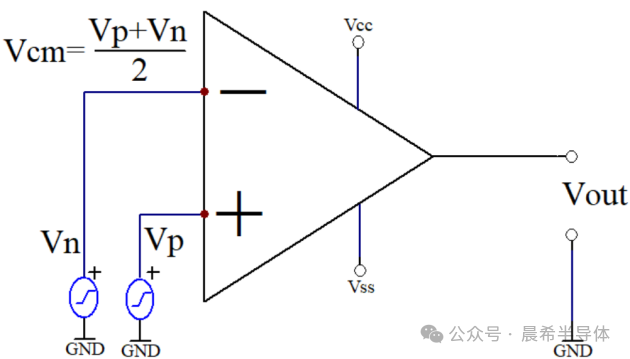

运算放大器的共模输入电压是指运放的两个输入引脚电压的平均值，注意是“平均值”，这一点很重要。

二、物理特性

高CMRR 意味着运算放大器能有效抑制共模干扰（如噪声、电源波动），仅放大有用的差模信号。

理想运放CMRR为无穷大，实际运放CMRR 通常在 70 dB ~ 120 dB 之间，精密运算放大器可达 140 dB 以上。

三、影响因素

内部匹配性：差分输入级的对称性（如晶体管配对精度）。

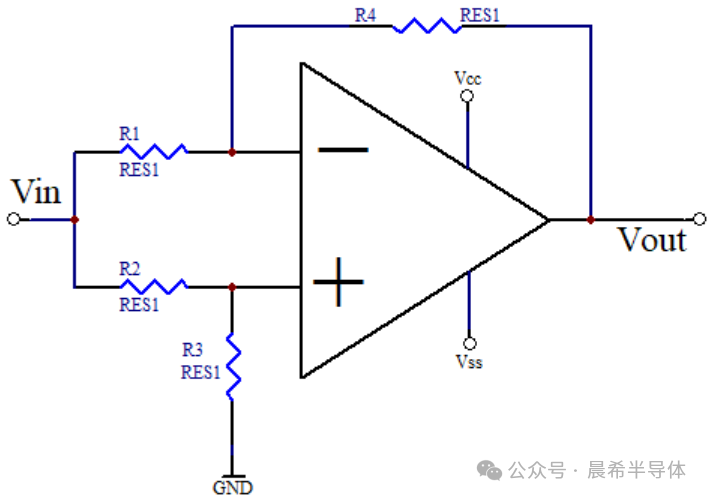

外部电路：电阻匹配误差(需采用高精密电阻）、布局布线引入的不平衡。

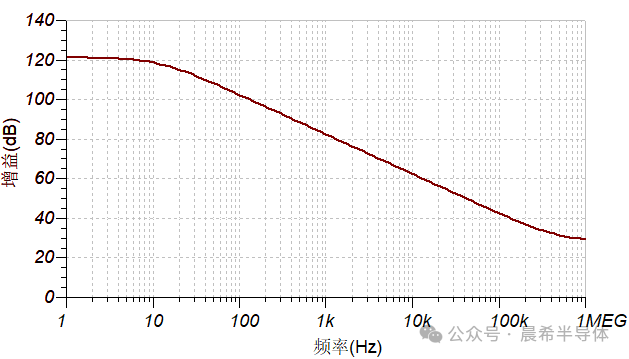

频率：CMRR 随频率升高而下降。

四、 应用场景

差分放大器（如仪表放大器）：高CMRR可抑制传感器共模噪声。

医疗设备（ECG/EEG）：消除人体共模干扰。

工业控制：抵抗电源噪声或地线干扰。

五、提高CMRR的方法

--选择高CMRR运放。

--严格匹配外部电阻（0.1%精度或更高）。

--优化PCB布局（减少寄生效应）。
