你是否在设计的运算放大器电路中，输出信号夹杂着“脏东西”？那问题很可能就出现在运算放大器的关键参数PSRR上！它直接决定了运放在复杂供电环境下的表现。

1、PSRR是什么？

电源电压抑制比（PSRR）,描述了运算放大器电源电压变化时，抑制其对输出电压的影响能力。简单来说：运算放大器的电源电压上的“杂波”越不容易影响到输出端，运算放大器的PSRR性能就越高，而这种“杂波”通常与纹波或噪声频率密切相关。

2、PSRR如何计算？

单位通常以dB表示；

从公式看，理想情况下电源电压变化不引起输出电压变化，那么PSRR将无穷大。然而实际情况是，输出变化量总是存在的。例如：

一个PSRR为100dB的运算放大器，意味着100mV的电源纹波，只会造成输出1μV的变化量；而一个PSRR为40dB的运算放大器，同样100mV的电源纹波，则会造成1mV的变化量。

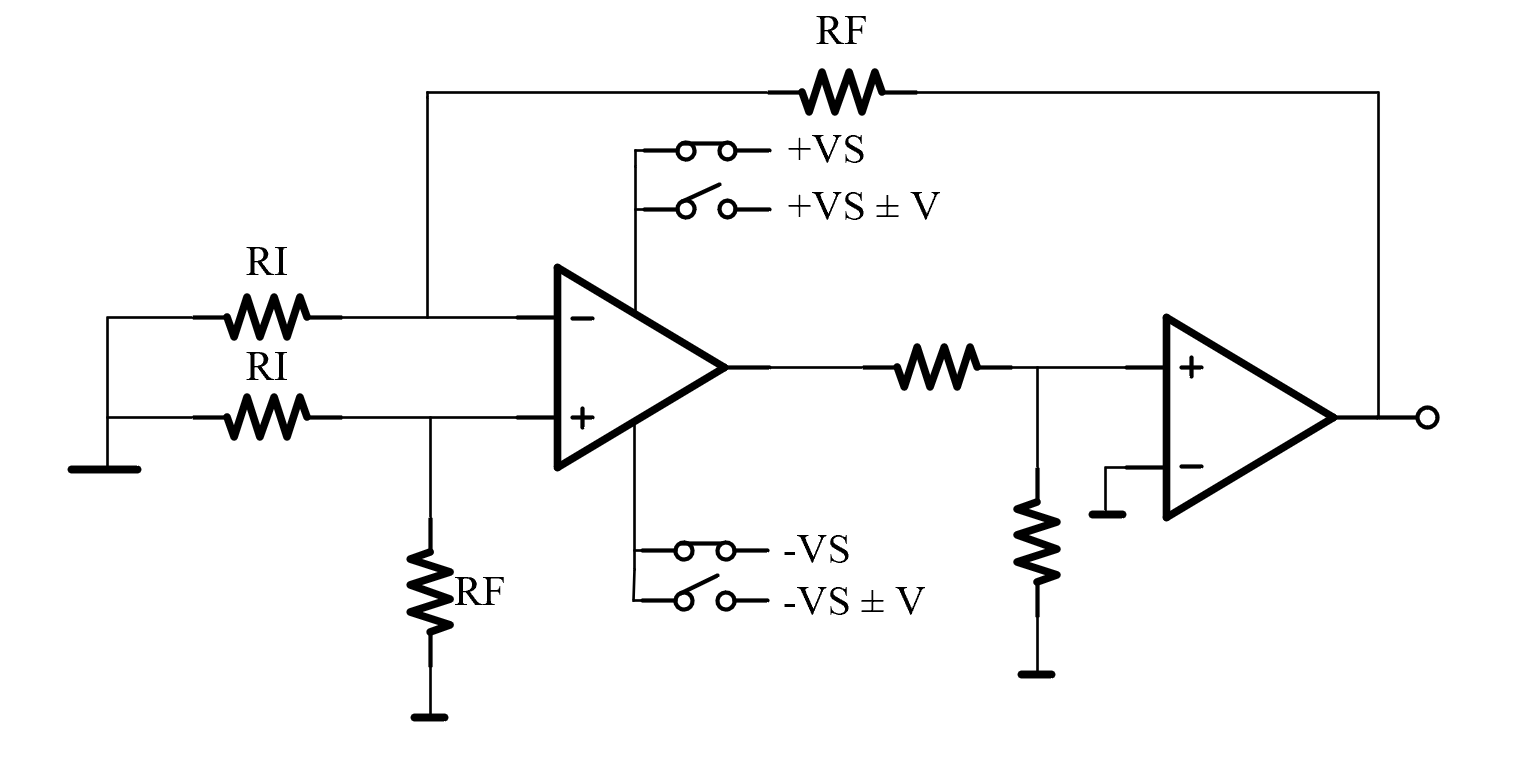

3、测试电路

如下图:

注意事项：

l 提供基础直流的电源本身纹波/噪声小

l 良好的接地，避免引入地回路额外噪声

l 必要时需对测试电路与线缆进行屏蔽

l 设备拥有足够的动态范围和灵敏度

4、选型与应用建议

l 查阅数据手册：关注电路中电源噪声频率范围，选型在该范围内PSRR足够高的运放。

l 应用要求：在对噪声较为敏感的应用领域（如高端音频、医疗仪器、精密测量），应选择具有极低噪声和超高PSRR的精密运放。

l 电源旁路：高质量旁路电容（0.1μF + 大电解电容或者钽电容）▷
